Tecnología Sin Zanja

  • Aqualogy sustituye una tubería en Roses utilizando el metodo Bursting y la maquina Grundoburst 2500G

     Obras de sustitución Roses

    El pasado mes de Mayo se realizó en la localidad de Roses (Girona) la sustitución de una tubería de 600mm de hormigón por otra de PE también de 600 mm de diámetro utilizando el método de perforación Sin Zanja denominado Bursting.

    La empresa Sistemas de Perforación S.L.U. puso a disposición de la empresa Aquology la máquina de perforación Grundoburst 2500G, ya que las condiciones de este proyecto eran las que mejor se adaptaban a la citada máquina.

    El trabajo se realizó en dos tramos, el primero de 185 metros y el segundo de 110 metros de longitud.En primer lugar se realizaron las calas de entrada y salida de la máquina, y seguidamente, se soldó e introdujo la nueva tubería.

    Hay que tener en cuenta las dificultades propias de la obra, ya que se ha trabajado por debajo del nivel freático y la tubería estaba llena en un 50%. Gracias a las prestaciones de la Grundoburst 2500G, no ha sido necesaria la limpieza previa de las tuberías a sustituir y, utilizando la mitad de su fuerza de tiro, realizó el trabajo a la perfección.

    Una vez más han quedado patentes las ventajas y las prestaciones de la tecnología Sin Zanja, es sin duda otro éxito de la Grundoburst.

    Para conocer más información acerca del funcionamiento de la máquina de perforación Grundoburst, en la web de Sistemas de Perforación les facilitamos todos los detalles.

    Detalles:

    • Descripción del proyecto: Sustitución de una tubería vieja de hormigón, con un diámetro de 600 mm, llena en un 50% y por debajo del nivel freático por otra tubería vieja de Polietileno (PE) de 600 mm de diámetro.
    • Tecnología Utilizada: Bursting
    • Maquina Utilizada: Grundoburst 2500G de la empresa Tracto-Technik
    • Velocidad media de avance en el tiro: 2 metros / minuto.
    • Fuerza máxima realizada: 125 to.
  • BAUMA 2016 se celebrará entre el 11 y el 17 de abril en Munich

    Bauma 2016 - Tecnología Sin Zanja

    BAUMA 2016, la Feria Internacional de la Maquinaria de Construcción y Minería, Vehículos y Equipo de Construcción, tendrá lugar en la ciudad alemana de Munich, del 11 al 17 de abril de 2016, en las instalaciones del recinto ferial New Munich Trade Centrer, mostrándonos las últimas innovaciones tecnológicas de estos sectores.

    Convertida en la feria más importante del mundo relacionada con el sector de la construcción, BAUMA es todo un referente dentro del sector, en la que tienen cabida las empresas y profesionales más importantes.

    En esta trigésimo primera edición, BAUMA contará con más de un millón de metros cuadrados destinados a exposición, convirtiéndose en la más grande e importante exposición nunca celebrada. Ningún otro evento del sector industrial ofrece una gama más amplia de productos y servicios.

    Como no podía ser de otra manera, Sistemas de Perforación, a través de su marca Tracto-Technik estará representada en este acontecimiento, mostrando las últimas novedades en Tecnología Sin Zanja, un sector en continuo crecimiento que trabaja por mejorar el día a día de los ciudadanos, aportando soluciones a las molestas perforaciones a zanja abierta que cada dia encontramos en nuestras ciudades. La Tecnología Sin Zanja es un sector en el que Tracto-Technik apuesta de manera clara y, en BAUMA 2016 se presentaran las innovaciones más destacables en este ámbito.

    Bauma 2016 nos ofrecerá una amplia gama de exposiciones, a través de la cual nos mostrará una visión general del mercado de todos los productos y servicios disponibles y relacionados con el sector de la construcción y la minería, y por supuesto con la Tecnología Sin Zanja.

    Os esperamos

  • GRUNDOBORE

  • GRUNDOBORE 400S

    cabecera grundobore sin zanja

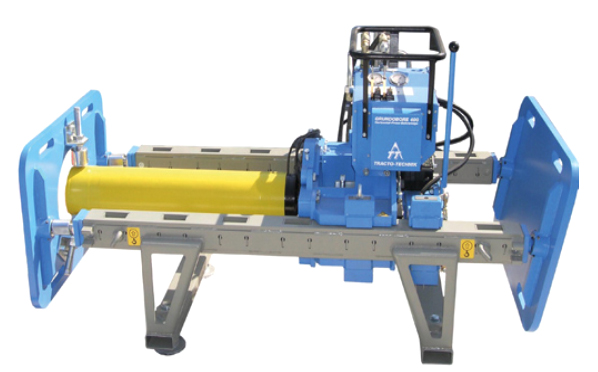

    GRUNDOBORE 400S


    Catálogo



    Grundobore 400S es un sistema de propulsión para la instalación subterránea de tuberías sin necesidad de abrir zanjas en el suelo. Como el Grundobore 200S, necesita para su funcionamiento un pozo de partida y otro de destino.

    Tecnologia sin zanja - grundoboremaquina grundobore













    Ventajas técnicas:



    • Perforación piloto estable, en el centrado y la dirección
    • Momento de par motor neutro en el cierre de mordazas: delantero automático y trasero manual
    • Adaptación sin escalonamientos de la fuerza de empuje a la presión longitudinal axial máxima permitida de la tubería
    • Barras con espacio interior para el paso de la señal óptica en la perforación piloto dirigida con el Video-Theodolito
    • Apoyos delanteros y traseros articulados para la absorción óptima de la presión de empuje
    • Sistema de seguridad – Sistema Zap-Alert (alarma al romper cables eléctricos)
    • Chasis regulable en altura



    Datos técnicos:



    Fuerza máxima de empuje 400 kN
    Fuerza máxima de tiro 315 kN
    Cilindro 280 mm
    Velocidad máxima de avance 2,8 m / min
    Momento de par máximo 6.000 Nm
    Revoluciones máximas por minuto 45 Rev / min
    Presión hidráulica máxima 250 bar
    Largo x Ancho x Alto 2.100 x 990 x 1.200 mm
    Peso 995 kg
    Altura del eje 460 mm
    Longitud de la cala de inicio (equipo básico) 2,2 m
    Longitud de la cala de salida 1,1 m
    Longitud de las barras recuperables (WG) / tubería a instalar / barras perforación piloto 1 m
    Diámetro barras perforación piloto 88 mm
    Diámetro máximo exterior de la tubería a instalar 406 mm
    Longitud máxima de perforación (dependiente del terreno) 50 m

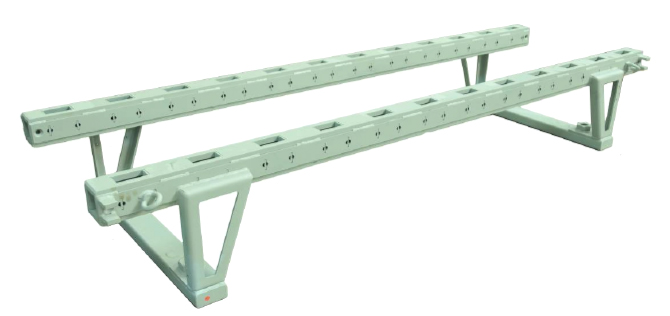

    Chasis de prolongación



    Chasis de prolongación Longitud total del chasis Longitud de tubos / espirales
    Modelo 1 m 3.100 mm 2.000 mm
    Modelo 2 m 4.100 mm 3.000 mm
    Modelo 3 m 5.100 mm 4.000 mm

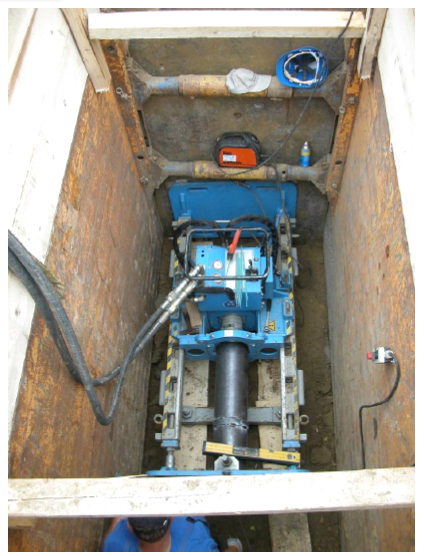

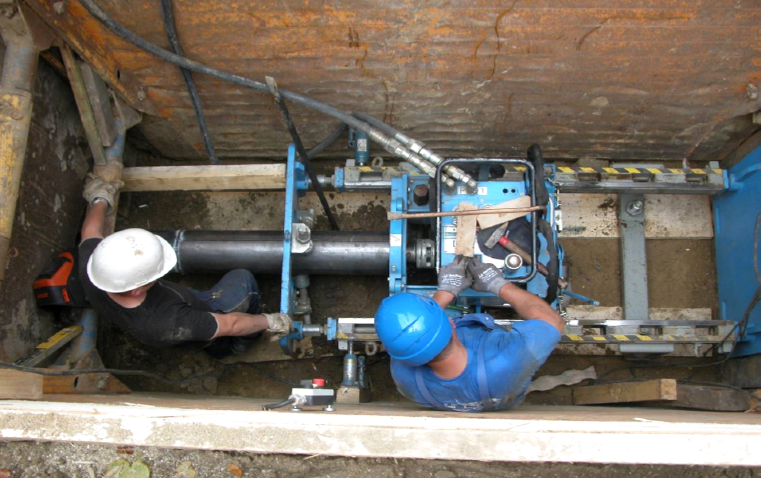

     Consejos para la preparación de la obra / elección de accesorios



    • Medidas de la cala: Largo: 2,20 m, Ancho: 2 m; paredes planas para el apoyo.
    • Altura del eje (De la base de la máquina hasta el eje de la tubería): 460 mm.
    • Se pueden instalar tuberías de hasta diámetro exterior 406 mm de los siguientes materiales: WG (tubos recuperables), Acero, Gres, Hormigón, Sintéticos.
    • Atención: Según materiales de tuberias, en el mismo diámetro nominal hay diferentes diámetros exteriores de la tubería, lo que implica la utilización de diferentes cabezas de perforación, espirales y diámetro dela tubería recuperable.
    • Ejemplo: Tubería de Gres DN 200 → DE 276 mm → Tubería WG = DE 279 mm → Cabeza de perforación- Espirales = DE 250 mm.
    • Tubería de PP DN 200 → DE = 220 mm → Tubería WG = DE 219 mm → Cabeza de perforación-espirales = AD 190 mm.
    • En la perforación piloto dirigida, el terreno tiene que ser compactable (piedras ≤ 70 mm)
    • En la perforación no dirigida se puede perforar en todos los tipos de terreno, hasta en roca con una dureza máxima de 10 Mpa.
    • Atención: En las perforaciones en roca se debe utilizar una cabeza de perforación especial, para lograr un espacio suficiente entre la roca y la superficie exterior de la tubería.
    • Longitudes: según diámetro exterior de la tubería y tipo de terreno hasta 50 m (A tener en cuenta: la fricción en la tubería debe ser máximo de 10 kN/m²)

  • GRUNDODRILL 11 XP

    GRUNDODRILL 11 XP


    Catálogo



    Grundodrill 11 XP es el nuevo equipo de perforación de TT ideado para ser utilizado dentro de las ciudades y en aquellos proyectos en los que la ejecución de la obra trascurra en los espacios más reducidos.



    Equipamiento básico



    • Motor Cummins T4i, para perforación y desplazamiento, 119 kW
    • Plataforma sobre orugas de acero con tacos de goma, placas de apoyo
    • Cabina amplia, asiento ergonómico, Joysticks, LCD-Display
    • Perforación automática
    • Caja de varillas totalmente galvanizada
    • Sistema de intercambio de varillas semiautomático
    • Sistema semi automático de roscar y desenroscar varillas
    • Sistema de anclaje con bandeja de recogida de los fluidos de la perforación (bañera de bentonita)
    • Potente bomba HP de bentonita a bordo de la plataforma
    • Sistema de registro de los datos de la perforación y transmisión de datos por telemetría.





    Grundodrill 11XP: Ideal para las perforaciones Sin Zanja en la ciudad





    Datos técnicos




    Largo x Ancho x Alto [mm] 6.250 x 1.740 x 2.400
    Peso con varillas [kg] 7900
    Contenido de la caja de varillas [m] 132
    Ángulo de inclinación 11°–20°
    Fuerza de empuje y tiro [kN] 105
    Par máximo motor [Nm] 3.300
    Giro máximo de las varillas [r/min] 26
    Perforación piloto Ø [mm] 100
    Barras de perforación TwinDrive Ø [mm] 62/54
    Longitud útil de las varillas [mm] 3.000
    Expansor Ø* [mm] ≤ 400
    Tubería Ø* [mm] ≤ 355
    Longitud* [m] ≤ 250
    Curvatura mínima del radio [m] 42/33
    Velocidad máxima de desplazamiento [Km(H)] 2 velocidades 2/4
    Depósito de agua limpia [l] 100
    Súper insonorizado [dB(A)] 66
    Potencia máxima [kW] 119
    Bomba de bentonita [l/min] 115
  • GRUNDODRILL 18 ACS

    GRUNDODRILL 18 ACS


    Catálogo  Vídeo 1  Vídeo 2  Visión 360º



    Grundodrill 18ACS es el equipo perfecto para las perforaciones en los suelos más complejos. Terrenos geológicamente díficiles, con abundancia de piedras y con alternancia de diferentes tamaños y tipos de rocas, son los que mejor se adaptan a las características de esta máquina. Con la Grundodrill 18 ACS, la Tecnología Sin Zanja no conoce límites.



    Equipamiento básico

    • Motor Cummins Stage V, para perforación y desplazamiento, 123 kW
    • Plataforma sobre orugas de acero con tacos de goma, placas de apoyo
    • Cabina amplia, asiento ergonómico, Joysticks, LCD-Display
    • Caja de varillas galvanizada
    • Sistema semi automático de cambio de varillas
    • Sistema semi automático de roscar y desenroscar varillas
    • Sistema de anclaje con bañera para bentonita
    • Potente bomba de bentonita a bordo de la plataforma
    • Registro de los datos de perforación, transmisión de datos por telemetría
    • Equipamiento opcional: Sistema totalmente automático, limpiador de alta presión, control remoto inalámbrico, chasis de acero recubierto de goma, aire acondicionado



    NOVEDAD:Perforación guiada por cable disponible para el equipo de perforación Grundodrill 18 ACS

    Datos técnicos




       TD73 TD82  Elicon 95 (Roca)
    Largo x Ancho x Alto [mm] 6.700 x 2.300 x 2.570 6.700 x 2.300 x 2.570 6.700 x 2.300 x 2.570
    Peso con varillas [kg] 15.200 15.200 15.200
    Contenido de la caja de varillas [m] 120 120 120
    Grado de inclinación 12°–30° 12°–30° 12°–30°
    Fuerza de empuje y tiro [kN] 180 200 180
    Par motor máximo [Nm] 7.500 10.000 7.500
    Giro máximo de las varillas [r/min] 200 200 200
    Perforación piloto Ø [mm] 115 140/170 165
    Varillas de perforación Ø [mm] TD 73/63 TD 82 Elicon 95
    Longitud útil de las varillas [mm] 3.000 3.000 3.000
    Expansor Ø* [mm] ≤ 600 ≤ 600 ≤ 600
    Tubo nuevo Ø* [mm] ≤ 500 ≤ 500 ≤ 500
    Longitud [m] ≤ 400 ≤ 400 ≤ 400
    Curvatura mínima del radio [m] 55 75 55
    Velocidad max. desplazamiento [Km(H)] 3.3/5 3.3/5 3.3/5
    Depósito de agua limpia [l] 130 130 130
    Súper insonorizado [dB(A)] 66 66 66
    Potencia máxima [kW] 126 126 126
    Bomba de bentonita HD [l/min] 320(400) 320(400) 320(400)
  • GRUNDODRILL 18ACS - Perforación con cable

    Cuando los sistemas tradicionales se acercan al límite de su capacidad, o si, por ejemplo, son imposibles de utilizar para salvar los distintos obstáculos que nos encontramos en algunas perforaciones, la perforación con cable se convierte en una solución.

    Este tecnología ya está disponible para la maquinaGRUNDODRILL 18ACS , equipada con las barras de doble varillaElicon 95.

    Grundodrill 18ACS guiada por cable

    Perforación en roca guiada por cable



    Diferentes aplicaciones de la perforación guiada por cable:

    - Para perforaciones profundas
    - Para salvar ríos, lagos, etc
    - Para salvar las vías del ferrocarril
    - Para la detección en áreas con interferencias






    Montaje del cable-guía                                                                                     Perforación en roca





    Cable dentro de la varilla interior                                       Conexión del Cable con el anillo colector



    En el siguiente vídeo puede observar la instalación de tecnología para la perforación con cable en la maquina Grundodrill 18 ACS:







  • GRUNDODRILL 18N

    grundodrill 18 N

    GRUNDODRILL 18 N


    Catálogo



    Equipamiento básico

    • Motor Cummins T4i, para perforación y desplazamiento, 126 kW
    • Plataforma sobre orugas de acero con tacos de goma, placas de apoyo
    • Cabina amplia, asiento ergonómico, Joysticks, LCD-Display
    • Sistema semi automático de cambio de varillas
    • Sistema semi automático de roscar y desenroscar varillas
    • Sistema de anclaje con bandeja de recogida de fluido de perforación (bentonita)
    • Potente bomba de bentonita a bordo de la plataforma
    • Registro de los datos de perforación, transmisión de datos por telemetría
    • Equipamiento opcional: Sistema totalmente automático, limpiador de alta presión, control remoto inalámbrico, chasis de acero recubierto de goma, aire acondicionado





    Datos técnicos




       TD73 TD82
    Largo x Ancho x Alto [mm] 6.700 x 2.300 x 2.570 6.700 x 2.300 x 2.570
    Peso con varillas [kg] 15.200 15.200
    Contenido de la caja de varillas [m] 120 120
    Grado de inclinación 12°–30° 12°–30°
    Fuerza de empuje y tiro [kN] 180 200
    Par motor máximo [Nm] 7.500 10.000
    Giro máximo de las varillas [r/min] 200 200
    Perforación piloto Ø [mm] 115 140/170
    Varillas de perforación TwinDrive Ø [mm] 73/63 82
    Longitud útil de las varillas [mm] 3.000 3.000
    Expansor Ø* [mm] ≤ 600 ≤ 600
    Tubo nuevo Ø* [mm] ≤ 500 ≤ 500
    Longitud [m] ≤ 400 ≤ 400
    Curvatura mínima del radio [m] 55 75
    Velocidad max. desplazamiento [Km(H)] 3.3/5 3.3/5
    Depósito de agua limpia [l] 130 130
    Súper insonorizado [dB(A)] 66 66
    Potencia máxima [kW] 126 126
    Bomba de bentonita HD [l/min] 320(400) 320(400)
  • GRUNDODRILL 28NPlus

    grundodrill 28plus

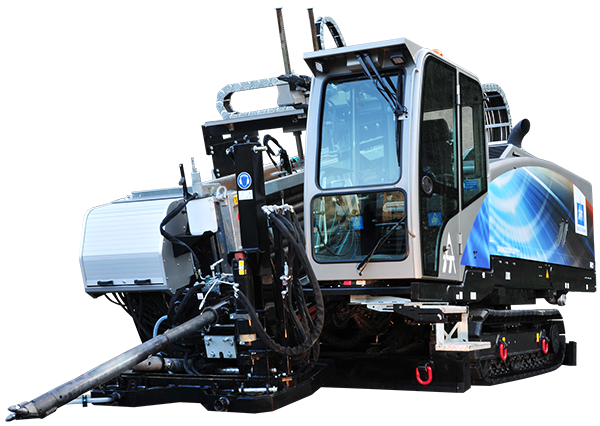

    GRUNDODRILL 28NPlus


    Catálogo



    El modelo Grundodrill 28NPlus es el más potente de su clase con un motor Cummins de 224 kw.



    Grundodrill 28NPlus para perforacion horizontal sin zanja



    Equipamiento básico



    • Motor Cummins T4i para la perforación y el desplazamiento de 224 kW.
    • Plataforma sobre orugas de acero con tacos de goma, placas de apoyo.
    • Cabina espaciosa y climatizada con calefacción y aire acondicionado.
    • Asiento ergonómico, joysticks para el manejo de la máquina y pantalla táctil de 12".
    • Caja de varillas de perforación completamente galvanizada con capacidad de hasta 288 metros de varillas.
    • Sistema automático de cambio de varillas.
    • Sistema semi automático de roscar y desenroscar varillas.
    • Sistema de anclaje.
    • Poderosa bomba de Bentonita HD de 650 litros por minuto situada a bordo de la plataforma.
    • Sistema de registro y transferencia de datos de perforación por telemetría.
    • Sistema de limpieza a presión.
    • Control remoto inalámbrico.
    • Automático de perforación / automático total
    • Unidad de mezcla MA07 D (versión eléctrica opcional)



    Datos técnicos


    Largo x Ancho x Alto [mm] 7.025 x 2.530 x 2.900
    Peso con varillas [kg] 19.000
    Contenido de la caja de varillas [m] 288
    Grado de inclinación 12°–30°
    Fuerza de empuje y tiro [kN] 280
    Momento máximo de Par motor [Nm] 11.000
    Giro máximo de las varillas [rev/min] 180
    Perforación piloto Ø [mm] 140/170
    Varillas de perforación TwinDrive Ø [mm] 82
    Longitud útil de las varillas [mm] 3.000
    Expansor Ø* [mm] ≤ 900
    Tubería Ø* [mm] ≤ 710
    Longitud [m] ≤ 500
    Curvatura mínima del radio [m] 75
    Velocidad máxima de desplazamiento [Km(H)] 2 velocidades 3,3/5
    Depósito de agua limpia [l] 155
    Súper insonorizado [dB(A)] 76
    Potencia máxima [kW] 224
    Bomba de bentonita HD [l/min] 650
  • MEZCLADORA MA010

    MEZCLADORA MA010


    Catálogo



    Mezcladora MA010 - Grundodrill

    La mezcladora MA010, es una máquina compacta que se utiliza para el suministro de las máquinas de Perforación Horizontal Dirigida, GRUNDODRILL 15XP y GRUNDODRILL 15XPT.



    Características:



    • 1 Tanque de 4000 litros, Opcional : 2 x 4000 litros
    • Sistema de mezclado y suministro
    • Inyector del venturi (25 kg en 25 seg .)
    • Bomba de mezclado y suministro sin mantenimiento (1300 l/min)
    • Banco de trabajo integrado
    • Motor Hatz Diesel de 11 kW





    Datos técnicos

    Medidas (LxAxA)

    1100 x 800 x 1080 mm

    Peso (con 60 litros de combustible)

    9500 kg

    Volumen del tanque de mezclado

    2 x 4000 l

    Rendimiento en litros de la bomba

    max. 250 l/min

    Presión de la bentonita

    max. 3,5 bar

    Revoluciones de la bomba

    2900 U/min

    Temperatura de trabajo

    60 º

    Insonorización en ralentí

    77 dB (A)

    Insonorización a todo gas

    84 dB (A)



  • Record de visitantes en Smart City Expo World Congress: La Tecnología Sin Zanja cómo solución.

    La edición de 2017 de Smart City Expo World Congress (SCEWC), el referente en el ámbito de las ciudades inteligentes, ha sido, con más de 18.000 visitantes, la mejor edición hasta la fecha, con un incremento del 13% en los visitantes restecto a la edición anterior. Durante tres días, este evento reunió a más de 700 ciudades de los cinco continentes, 675 expositores y más de 400 ponentes.



    Hablar de ‘Smart Cities’, es hablar de ciudades con un desarrollo urbano sostenible. Una de las características de este modelo de ciudad es la realización de inversiones en infraestructuras de energía y telecomunicación que promuevan la calidad de vida del ciudadano y un desarrollo económico y ambiental durable y sostenible. En este contexto, es lógico pensar que las Tecnologías Sin Zanja tienen un papel crucial en el desarrollo de estas ciudades.

    Así quedo de manifiesto en Smart City Expo World Congress, en la que Tracto-Technik y Sistemas de Perforación situaron a la vanguardia tecnológica la Tecnología Sin Zanja. Productos para la instalación y sustitución de tuberías por el subsuelo que minimizan el impacto económico y social de estos trabajos o las novedosas recicladoras de asfalto Bagela pusieron el concepto de economía circular en boca de nuestros visitantes. La optimización de recursos ha sido, es y será nuestro objetivo para conseguir unas ciudades en las que vivir sea más sencillo y más respetuoso.

    Nuestros visitantes conocieron de primera mano las posibilidades que ofrece nuestro sector para el desarrollo inteligente de las ciudades, por esto desde Tracto-Technik y Sistemas de Perforación queremos destacar el aumento en el interés por estas tecnologías y agradecer a todos los visitantes su paso por nuestro stand.

    Nos vemos en la próxima edición.

  • Sustitución de tubería de fundición gris de Ø 100 mm con aumento de diámetro

    Grundoburst 400 G durante los trabajos de sustitución de tuberías Sin Zanja

    Por encargo de la empresa de aguas DUNEA, la empresa BAM Nelis ha sustituido en Rijswijk (Holanda) una tubería defectuosa de fundición gris para agua potable de 100 mm de diámetro y 532 metros de longitud, por otra de PEHD de 160 mm de diámetro.Esta sustitución se ha llevado a cabo gracias a la técnica de sustitución estática de tuberías con la máquina GRUNDOBURST 400 G3. Para poder introducir la tubería nueva con aumento de diámetro se utilizó un expansor de 200 mm.

    Restos de la tubería de fundición

    Para controlar las fuerzas máximas de tiro permitida de 6,7 toneladas, se utilizó el sistema de medición de fuerzas de tiro GRUNDOLOG III, instalado en la parte interior de la nueva tubería.

    Los resultados de las mediciones demostraron que el valor medio de 5,25 toneladas no se superó en ningún momento.

    Incluyendo todas las tareas previas de preparación del terreno y configuración de todos los sistemas, el trabajo de sustitución de esta tubería de hierro fundido se realizó dentro de los tres días marcados, demostrando una vez más el ahorro de tiempo y dinero de esta técnica de sustitución Sin Zanja. La Grundoburst 400 G está indicada para la renovación y sustitución de tuberías, así como para el Relining (tubería corta y larga). Se compone de una plataforma robusta, un grupo hidráulico de TT, barras patentadas Quick Lock y diferentes accesorios, todos ellos diseñados para ofrecer el mejor rendimiento y la mayor seguridad.
